ELEMENTE GEOMETRICE ALE ROTILOR DINTATE

II.1 Reprezentarea si cotarea rotilor dintate si angrenajelor†††††††

.         Roata dintata se reprezinta in 555r173f vedere ca o piesa plina nedintata, marginita de suprafata de cap,al carui conturse traseaza cu linie continua groasa

.         In sectiune longitudinala este reprezentata ca si cum ar avea un numar par de dinti,cu dantura dreapta,considerat ca plan de sectionare trece prin doua goluri diametral opuse

.         In sectiune tranzversala se reprezinta numai cremalierele si melcii

.         Suprafata de cap se repezinta cu linie continua groasa atat in sectiune cat si in vedere

.         Suprafetele de divizare se repeprezinta culinie-punct subtire

.         Suprafata de picior se repeprezinta Numai in sectiune longitudinala cu linie continua groasa

†††††††† ††

†††† ††††††††

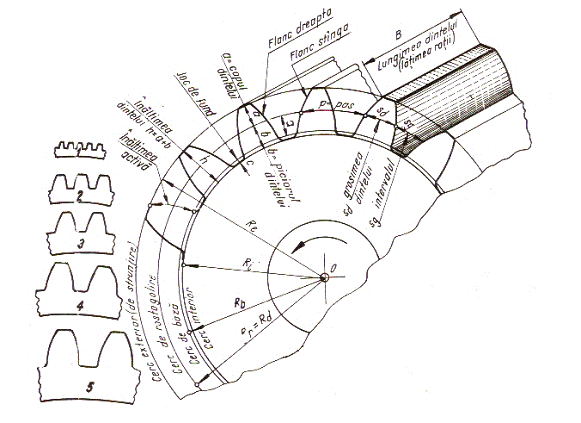

II.2††† Elementele geometrice

††††††††† De-diametrul cercului exterior;

††††††††† Di-diametrul cercului interior;

††††††††† Db-diametrul cercului da baza;

††††††††† Dr-diametrul cercului de rulare(rostogolire);

††††††††† p-pasul(pasul circular);

††††††††† m-modulul(pasul diametral);

††††††††† h-Ónaltimea dintelui;

††††††††† a- Ónaltimea capului dintelui;

††††††††† b- Ónaltimea piciorului dintelui;

††††††††† sd-grosimea dintelui;

††††††††† sg-grosimea golului dintre dinti;

††††††††† B-latimea danturii.

II.3††††††††††††††††† Relatii de calcul

        raportul de transmisie:††

        Ónaltimea dintelui:†††††††††††††††††††††††††††††† h=a+b

        modulul

a=m

b=1,25m

c=0,25m

h=2,25m

        diametrul cercului exterior: †††††††††††††††† De=m(z+2)

        diametrul cercului interior: ††††††††††††††††† Di=m(z-2,5)

        diametrul cercului de baza: †††††††††††††††† Db=m(z-2)

        diametrul cercului de rulare: ††††††††††††††† Dr=mz

        distanta Óntre axe:
