METODA INTERSECTIEI REPERATE

METODA INTERSECTIEI REPERATE

Este utilizata la trasarea si retrasarea punctelor caracteristice ale constructiilor. In principiu, pozitia unui punct se obtine la intersectia a doua aliniamente 444d31e materializate in afara constructiei. Aliniamentele pot fi realizate optic sau mecanic, cu ajutorul unor fire. In functie de unghiul de intersectie al aliniamentelor se deosebesc doua cazuri:

a) Aliniamentele se intersecteaza in unghi drept

Aceasta varianta a metodei este utilizata la trasarea constructiilor civile (fundatii, ziduri) si industriale (fundatii de hale, stalpi, subansamble de echipamente tehnologice). Aliniamentele se fixeaza pe imprejmuirile de trasare (figura. 4.13b).

Trasarea

Pentru aplicarea pe teren a punctului C, de cate ori este nevoie, cele doua aliniamente 444d31e (1-1’ si 2-2’) se materializeaza pe teren, dupa caz, mecanic, prin intersectie de fire, sau optic, prin utilizarea simultana a doua teodolite. La intersectia aliniamentelor se va fixa pe teren punctul C.

b) Aliniamentele se intersecteaza sub un unghi oarecare.

Acest caz de intersectie reperata este intalnit in special la trasarea punctelor situate pe axele podurilor.

Trasarea

Pentru trasarea punctului C₁ situat pe axa podului (figura 4.14), se vor utiliza aliniamentele A₁-S₁ si B₁-S₁, materializate la capete prin pilastri. Se vizeaza simultan cu doua teodolite instalate in punctele A₁ si B₁ marcile de vizare fixate pe pilastri S₁ si S₁’, materializandu­se optic cele doua aliniamente 444d31e , la intersectia carora se va afla punctul C₁.

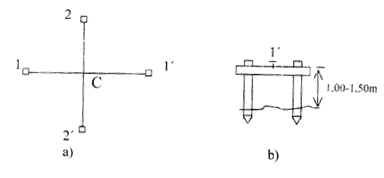

Fig. 4.13 - Aliniamentele se intersecteaza in unghi drept

a – trasarea punctelor   b – imprejmuirea de trasare

Fig. 4.14-   Aliniamentele se intersecteaza sub un unghi oarecare

In mod asemanator, pozitia pe teren a punctului C₂ se va obtine la intersectia aliniamentelor A₂S₂ si B₂S₂’ (pe pilastri A₂ si B₂ se vor fixa teodolite iar pe pilastri S₂ si S₂’, marci de vizare).

Precizia metodei

Abaterea standard de trasare a punctului C se determina cu relatia:

(4.25)

in care: , – abaterile standard de construire a celor doua aliniamente 444d31e care se intersecteaza;

– abaterea standard de fixare.

Abaterile standard si ale celor doua aliniamente se determina conform relatiei 4.24
