Curs de componente electronice

Introducere

Motto:

Informatia īnseamna putere.

Cursul de fata se doreste a fi continuarea primului modul al cursului de componente electronice. El vine īn sprijinul tuturor celor care doresc sa īnteleaga modul de evaluare al marcajelor de pe componentele electronice (rezistori, condensatori, bobine si cristale). Tratarea nu este nici pe departe exhaustiva si poate fi completata.

Obiectivele acestui curs sunt redate sintetic īn cele ce urmeaza. Astfel la sfarsitul cursului:

se vor cunoaste ordinele de marime ale unitatilor de masura

se vor cunoaste codul culorilor si al literelor

se vor putea identifica valorile rezistorilor

se vor putea identifica valorile condensatorilor

se vor putea identifica valorile bobinelor

se vor putea identifica valorile cristalelor

Autorul

Definitii

Cei mai uzuali termeni folositi, sunt redati mai jos.

AVL (Approved Vendor List) lista cu materiale prin care angajatii sunt informati despre ce fel de part number este acceptat a fi utilizat īn productie

DIP (Dual Inline Package) tip de capsula de componente electronice, cu doua rānduri de terminale

Goldfinger - o parte a PCB-ului folosita ca si conector, pentru a realiza conexiunea placii cu alta

LAND - portiunea din traseul conductiv folosita de obicei (dar nu exclusiv) pentru conectarea si sau atasarea componentelor (denumire folosita de obicei īn relatie cu componentele de tip THD)

MPI - (Manufacturing Process Instruction) este un document confidential al clientului, emis de inginerul de proiect pentru fiecare ansamblu construit

Orientation (orientare) instalare speciala, care indica faptul ca o componenta nu poate fi asezata pe placa decāt īntr-un anumit fel; orientarea este marcata pe componente sub forma de adāncituri, linii, puncte, tesituri sau proeminente

PAD - denumire sinonima cu land-ul, dar folosita de obicei īn relatie cu componentele de tip SMD

PCB sau PWA - (Printed Circuit Board sau Printed Wiring Assembly) placa fabricata dintr-un material care nu conduce curentul electric (de regula fibra de sticla) folosita ca suport pentru traseele conductive si pentru componentele electronice

PCB letter - litere aflate pe placa pentru a indica tipul si numarul componentei care se monteaza īntr-o anumita zona a placii

Polarity - caracteristica a unei componente, care indica faptul ca aceasta are doi poli (unul pozitiv si unul negativ) si ca urmare nu este indiferenta montarea pe placa a acesteia, din punctul de vedere al pozitiei (motivul fiind de natura functionala)

Silkscreen - desenul sau imaginea de pe placa cu rol de indicare a locatiei, formei si polaritatii sau orientarii componentei

SIP - (Single Inline Package) tip de capsul&# 252i819c 259; de componente electronice cu un singur rānd de terminale

Traces - trasee conductive ce realizeaza legatura īntre componente, paduri sau landuri si alte parti ale placii (prin acestea trece curentul electric de pe placa)

VIA - orificiu de trecere placat, folosit pentru a realiza legatura īntre straturile metalice ale placii (nu este prevazut pentru trecerea terminalelor unei componente THD)

Toleranta - abaterea maxima admisa (pozitiva sau negativa) fata de valoarea nominala

3. Identificarea valorii componentelor

3.1. Ordine de marime

Pentru a putea īntelege limbajul cifrelor īn ceea ce priveste identificarea valorii componentelor, mai jos se detaliaza ordinele de marime. Vom lua ca referinta unitatea.

=10¹ 0.1 =10^-1

100 =10² 0.01 =10^-2

1000 =10³ 0.001 =10^-3

10000 =10⁴ 0.0001 =10^-4

100000 =10⁵ 0.00001 =10^-5

1000000 =10⁶ 0.000001 =10^-6

10000000 =10⁷ 0.0000001 =10^-7

100000000 =10⁸ 0.00000001 =10^-8

1000000000 =10⁹ 0.000000001 =10^-9

10000000000 =10¹⁰ 0.0000000001 =10^-10

100000000000 =10¹¹ 0.00000000001 =10^-11

1000000000000 =10¹² 0.000000000001 =10^-12

3.2. Codul culorilor si al literelor

Codul culorilor este utilizat īn electronica pentru a scoate īn evidenta valoarea si toleranta unor piese cum ar fi rezistorul, condensatorul si inductorul. Acest cod este general valabil si este reprezentat īn tabelul de mai jos.

Codul literelor este utilizat pentru a arata atāt ordinul de marime al valorii componentelor cāt si toleranta.

Toleranta - abaterea maxima admisa (pozitiva sau negativa) fata de valoarea nominala. Pentru a īntelege aceasta notiune o sa facem un mic exercitiu. Sa presupunem ca avem o componenta a carei valoare este de 100 de unitati cu toleranta de 5%. Īn aceasta situatie daca se masoara componenta, ea poate sa aiba o valoare cuprinsa īntre 95(100 - 100x0.05) si 105(100 100x0.05) unitati. Daca valoarea nominala a componentei este de 50 unitati la aceeasi toleranta(5%) valoarea componentei poate varia īntre 47.5 si 52.5 unitati(si nu īntre 45 si 55). Orice abatere de la acest interval nu este acceptabila, deoarece functionarea ansamblului din care face parte este afectata īn mod negativ .

Mai jos este aratata semnificatia literelor īn postura de toleranta.

3.3. Rezistorul

Rezistorul este o componenta electronica care regleaza curgerea curentului electric īn circuitul din care face parte. Marimea ce caracterizeaza rezistorul se numeste rezistenta. Unitatea de masura pentru rezistenta este ohm-ul, iar simbolul este W

Un rezistor cu valoare fixa nu are orientare, dar un rezistor cu valoare variabila nu poate fi asezat pe placa decāt īntr-o singura pozitie corespunzatoare (asadar are orientare).

Mai jos se va īncerca explicarea modului de descifrare a valorii unui rezistor, īn functie de limbajul cifrelor si literelor sau cel al codului culorilor.

3.3.1. Rezistori marcati īn codul culorilor

Īn cele ce urmeaza vom folosi ca regula generala citirea valorii de la stānga la dreapta.

3.3.1.1. Marcare cu trei benzi de culoare

Pentru a identifica valoarea rezistorilor marcati cu trei benzi de culoare, se tine rezistorul astfel īncāt banda de culoare, cea mai apropiata de un capat sa o avem īn partea stānga, iar īn partea dreapta sa avem partea cu banda de culoare mai departata de capat (vezi figura de mai jos).

Prima si a doua banda reprezinta valoarea propriu-zisa (digitii), iar descifrarea acesteia se face transpunānd culorile īn cifrele corespunzatoare, conform tabelului cu codul culorilor. A treia banda reprezinta multiplicatorul, adica numarul de zerouri care se adauga la valoarea propriu-zisa. Asadar valoarea rezistorilor marcati cu trei benzi de culoare se descifreaza folosind urmatoarea formula: D D M (Digit-Digit-Multiplicator).

Rezistorii marcati cu trei benzi de culoare au toleranta de 20% (cu exceptia cazului cānd nu se specifica īn mod concret altceva) deoarece nu exista o a-IV-a banda care sa indice acest lucru.

Exemple:

D D M

Rosu Violet Maro W

2 7 0

D D M

2) Portocaliu Portocaliu Rosu W

3 3 00 sau 3.3 KW

3) Verde Albastru Portocaliu = 56,000 W + 20%

5 6 000 sau 56 KW + 20%

4) Maro Gri Verde = 1,800000 W + 20%

1 8 00000 sau 1.8 MW + 20%

Observatie: Īntotdeauna faceti conversia unei valori mari īn forma scurta.

3.3.1.2. Marcare cu patru benzi de culoare

Rezistorii cu patru benzi de culoare au prevazuta o banda pentru toleranta.

Sunt patru culori folosite pentru toleranta: - maro = + 1 % - rosu = + 2 % - auriu = + 5 % - argintiu = + 10%

Formula are urmatoarea structura:

D D M + T (Digit-Digit-Multiplicator + Toleranta)

Exemple:

D D M + T

1) Galben Alb Maro Auriu = 490 W + 5%

4 9 0 5%

2) Rosu Rosu Portocaliu Auriu = 22,000 + 5%

2 2 000 5% sau 22 KW + 5%

3) Maro Negru Galben Argintiu = 100,000 W + 10%

1 0 0000 10% sau 100 KW + 10%

4) Albastru Galben Verde Auriu = 6,400,000 W + 5%

6 4 00000 5% sau 6.4 MW + 5%

3.3.1.3. Culori speciale pe benzi multiple

Negru

Culoarea neagra īn pozitia multiplicatorului īnseamna "fara zerouri"

Exemplu:

Galben Violet Negru Auriu = 47 W + 5%

4 7 5%

Auriu

Culoarea aurie īn pozitia multiplicatorului īnseamna "muta punctul zecimal spre stānga, cu o pozitie"

Exemplu:

Alb Gri Auriu Auriu = 9.8 W + 5%

9 8 5%

Argintiu

Culoarea argintie īn pozitia multiplicatorului īnseamna "muta punctul zecimal spre stānga, cu doua pozitii"

Exemplu:

Gri Albastru Argintiu Auriu = .86 W + 5%

8 6 5%

3.3.1.4. Marcare cu cinci benzi

Marcarea cu cinci benzi este mai exacta deoarece īn acest caz avem trei digiti.

Codul culorilor este citit īn acelasi mod ca si īn cazul marcarii cu patru culori.

Formula are urmatoarea structura:

D D D M + T (Digit-Digit-Digit-Multiplicator + Toleranta).

Exemple:

D D D M + T

1) Rosu Violet Verde Rosu Maro = 27500 W + 1%

2 7 5 00 1% sau 27.5 KW + 1%

2) Violet Verde Maro Negru Maro = 751 W + 1%

7 5 1 (fara zero) 1%

3) Maro Rosu Violet Auriu Rosu = 12.7 W + 2%

1 2 7 2%

4) Violet Verde Negru Argintiu Maro = 7.50 W + 1%

7 5 0 1%

Observatie: Rezistorii cu 5 benzi au īn mod uzual o toleranta de 1% sau 2%.

Exercitii:

Valoare .......... ..... ...... ........

Valoare .......... ..... ...... ........

Valoare .......... ..... ...... ........

Valoare.......... ..... ...... ........

Valoare .......... ..... ...... ........

Valoare .......... ..... ...... ........

Valoare .......... ..... ...... ........

Valoare .......... ..... ...... ........

3.3.2. Rezistori marcati cu numere si litere

Īn locul codului culorilor, unele componente sunt marcate cu cifre si litere. Formulele de identificare a valorilor sunt gāndite dupa acelasi principiu ca si īn cazul codului culorilor cu exceptia faptului ca numerele reprezinta digitii sau multiplicatorii, iar literele reprezinta toleranta.

3.3.2.1. Rezistori de precizie

Īn general rezistorii de precizie sunt colorati cu maro sau albastru, dar pot avea si alte culori. Valorile si tolerantele sunt īnscrise pe corpul rezistorului. Pe unii rezistori de precizie, wattajul este deasemenea codat īn intervalul 1/8 watt si 1 watt.

-RN55 = 1/8W (pentru rezistori mai mici)

-RN60 = 1/4W

-RN65 = 1/2W

-RN70 = 3/4W

-RN75 = 1W (pentru resistori mai mari)

Rezistorii de precizie au aceeasi formula cu cei marcati cu cinci benzi de culoare.

Formula are urmatoarea structura:

D D D M + T (Digit-Digit-Digit-Multiplicator + Toleranta).

Primele trei numere reprezinta digitii, al IV-lea numar reprezinta numarul de zerouri care se adauga, iar ultimul caracter (o litera) reprezinta toleranta. Īn general toleranta are valoare mica, de obicei se folosesc literele D si F.

Exemple:

1) RN55 1051F = 1/8 W 1050 W + 1%

2) RN65 2001F = 1/2 W 2000 W + 1% sau 1/2 W 2 KW + 1%

3) RN60 7610D = 1/4 W 761 W + 0.5%

Cānd litera R apare printre digitii semnificativi, ea reprezinta punctul zecimal si nu este un multiplicator, celelalte numere pastrānd semnificatiile.

Exemple:

1) RN60 28R1D = 1/4 W 28.1 W + 0.5%

2) RN70 87R4F = 3/4 W 87.4 W + 1%

Transformarea inversa a valorii rezistorilor de precizie

Exemple:

1) 1/2 W 385 W + 1% = RN65 3850F

2) 1/4 W 72.5 W + 1% = RN60 72R5F

3) 1 W 455 W + 0.5% = RN75 4550D

4) 1/8 W 36 KW + 1%

sau 36,000 W + 1% = RN55 3602F

Exercitiu practic:

Gasiti wattajul si valoarea urmatorilor rezistori de precizie, convertind apoi valoarea īn forma scurta.

Exemplu: RN60 6501D = 1/4 W 6500 W + 0.5%

sau 1/4 W 6.5 KW + 0.5%

1) RN70 2221F

2) RN55 28R5D

3) RN75 2842F

4) RN65 4220F

5) RN60 2502D

Transformarea inversa

Aratati care sunt valorile urmatorilor rezistori de precizie, convertindu-le īn varianta lunga si indicānd literele si cifrele:

Exemplu: 1/2W 385 W + 1% = RN65 3850F

1) 3/4 W 36.1 W + 1%

2) 1/4W 87.1 KW + 0.5%

3) 1W 150 KW + 1%

4) 1/2W 2.55 KW + 0.5%

5) 1/8 W 18.5 W + 1%

3.3.2.2. Retele de rezistori de tip SIP sau DIP

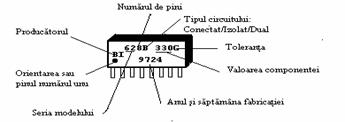

Mai jos sunt explicate semnificatiile cifrelor si literelor īnscrise pe retelele de rezistori.

a) Seria modelului

Este indicat de primul set de numere sau litere. Aceste informatii sunt utile pentru buy-eri si vendori īn scopul aprovizionarii corecte cu componente. Pot fi doi sau trei digiti (numere sau litere).

Exemple: 48, 768, SOMC, 62

b) Numarul de pini

Este indicat de al doilea set de numere de pe corpul componentei. Acesta este variabil īn functie de numarul de terminale ale componentei, fiind urmat uneori de o litera (A, X sau R).

Exemple: 8A, 10X, 16R, 14

c) Tipul circuitului

Este indicat de al treilea set de numere sau litere de pe corpul componentei. Codificarea prin numere sau litere depinde de fiecare vendor sau producator. De exemplu "A" este un cod de izolat pentru un vendor si un cod de conectat pentru alt vendor. Īntotdeauna trebuie verificate AVL-urile pentru a fi siguri.

Exemple:

Conectat: SOMC - 1401 - 101 G

Model - 14 pini 01 conectat - 101 Valoarea G Toleranta

Izolat: 4816A - 1 - 103

48 Model - 16 pini - 1 izolat - 103 Valoarea

Dual: 6216 J 330/470 F

62 Model - 16 pini - J dual 330/470 Valoarea F Toleranta

Conectat, īnseamna ca pinii retelei de rezistori sunt conectati electric īntre ei.

Izolat, īnseamna ca pinii retelei de rezistori nu sunt conectati īmpreuna.

Dual, īnseamna ca avem doua valori diferite ale retelei, īn functie de numarul de rezistori conectati.

d) Valoare si toleranta

Valoarea retelelor de rezistori de tip SIP sau DIP este codata la fel cum este codificarea pentru rezistorii de precizie. Valoarea este reprezentata prin numere, iar toleranta prin litere.

Formulele pentru retelele de rezistori sunt:

1) D D M pentru codificarea prin trei caractere

Exemplu: 303 = 30,000 W + ? (verifica MPI)

2) D D M + T pentru codificarea prin patru caractere

Exemplu: 223G = 22,000 W + 2%

3) D D D M + T pentru codificarea prin cinci caractere

Exemplu: 5001K = 5000W + 10%

ATENŢIE !!!! Zero īn pozitia multiplicatorului īnseamna "fara zerouri".

e) Indicarea datei de fabricatie

Cele mai multe retele de rezistori au indicata data fabricatiei.

Exemplu: 8843 = anul 1988, saptamāna 43

Exemple:

1)

Acest rezistor se citeste:

- 6 pini (6)

- conectat (1)

- 35,000 W + 10% or 35 KW + 10% (353K)

- fabricat īn 1989, a doua saptamāna a anului (8902)

2)

Acest rezistor se citeste:

- 6 pini (6X)

- izolat (001)

- 1,000,000 W + ? or 1 MW + verifica MPI (105)

- fabricat īn 1989, a cincisprezecea saptamāna a anului (8915)

3)

Acest rezistor se citeste:

- 16 pini(16)

- izolat (001)

- 2000W + MPI or 2 KW+ MPI

- fabricat īn 1992, a treizecisipatra saptamāna a anului (9234)

4)

Acest rezistor se citeste:

-Seria modelului (62)

-8 pini

-Dual (J)

- 33W + ? (verifica MPI pentru toleranta) (330)

W ? (verifica MPI pentru toleranta) (470)

- fabricat īn 1992, īn saptamāna a 23-a (9223)

3.3.2.3. Rezistori variabili

Rezistorii variabili sunt de asemenea cunoscuti sub denumirea de potentiometre sau trimere. Spre deosebire de rezistorii cu valoare fixa, acestia au valoare variabila īntr-un anume interval.

Valoarea si toleranta rezistorilor variabili sunt indicate atāt prin cifre cāt si prin litere. Unii producatori indica, modelul sau tipul, īnainte de indicarea valorii si tolerantei. Pentru unii producatori cum ar fi BOURNS, exista o toleranta standard (de obicei 10%) care este reprezentata printr-un cod numeric.

Exemplu: BOURNS 3006 P-1-502

"3006" reprezinta numarul modelului

"P" reprezinta tipul rezistorului

"1" reprezinta toleranta standard ( 10%)

"502" reprezinta valoarea (5 KW)

Formula folosita este D D M. Īntotdeauna verificati MPI pentru toleranta (chiar daca codul numeric reprezinta o toleranta standard sau o toleranta modificata).

Exemple:

1) BOURNS 3329 H 502

502 = 5000 W + ? (verifica MPI)

sau 5 KW + ?

2) BOURNS 3299 w-1-103

103 = 10,000 W + ? (verifica MPI)

sau 10 KW + ? (verifica MPI)

Unii producatori indica direct valorile, fara codificare.

Exemple:

1) BECKMAN 67pr 100 K

100 K = 100 KW + ? (verifica MPI)

2) ALLEN-BRADLEY 1 MOM

1MOM = 1 MW + ? (verifica MPI)

3.3.2.4. Rezistori de valoare ohmica(valori mici)

Rezistorul cu simbolul W, vin īn culori ale corpului piesei cum ar fi negru, maro sau albastru. Valoarea si toleranta sunt decodificate si tiparite pe corpul piesei. Astfel, citirea valorii si a tolerantei nu ridica probleme.

3.3.2.5. Rezistori de tip CHIP

Rezistorii de tip SMD sunt mult mai mici decāt cei de tip THD.

Codul de indicare a dimensiunii componentei se descifreaza īn felul urmator: primele doua numere indica lungimea componentei, iar urmatoarele doua numere indica latimea componentei. Īn exemplul de mai sus 0805=.08 inch per .05 inch.

Unii rezistori de tip CHIP au valoarea indicata pe corpul componentei, altii nu. Daca nu exista valoarea inscriptionata pe componenta, trebuie sa se consulte rola de unde provine, pentru a afla valoarea. Īn cazul indicarii valorii prin codare, descifrarea se va detalia mai jos.

Observatie: La rezistorii de tip CHIP, nu este indicata toleranta nici prin litere si nici prin cifre. Toleranta este data de numarul de cifre care compun codul. Astfel pentru 3 numere, toleranta este automat 5%, iar pentru 4 numere, toleranta este automat 1%.

Sunt doua formule utilizate pentru descifrarea valorii unui rezistor de tip CHIP: D D M sau D D D M. Cānd īn codul numeric apare litera "R" atunci:

litera reprezinta un punct zecimal(cānd se afla printre numere)

numerele dinainte sau de dupa litera "R" ramān cu aceeasi semnificatie

ea nu reprezinta un multiplicator

toleranta trebuie verificata din MPI

Exemple:

1) 183 = 18000 W + 5% sau 18KW ± 5%

2. 102 = 1000W ± 5% sau 1KW ± 5%

3 2002 = 20,000 W + 1% sau 20KW ± 1%

4) 33R1 = 33.1 W + ? Verifica MPI

Exercitii:

1) 2)

3) 4)

________________ ________________

5) 6)

________________

7) 8)

_________________

9) 10)

_________________ __________________

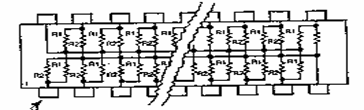

3.3.2.6. Retele de rezistori de tip CHIP

Retelele de rezistori de tip CHIP sunt alcatuite din rezistori de tip CHIP, īncapsulati īn aceeasi componenta. Exista trei tipuri de retele, dar din pacate nu exista nici o cale de identificare vizuala. Cele trei tipuri sunt:

Conectat

Izolat

Dual(Terminated)

Unele retele pot avea orientare, de aceea trebuie citite cu atentie instructiunile. Retelele de rezistori de tip CHIP, au uneori un cod numeric, alteori se indica direct valoarea. Nu exista o regula de citire a valorilor pentru acestea, fiecare producator avānd propriul stil.

Valorile pot sa varieze īntre 10 W si 1MW.

Exemple:

1) 30,000W + Verifica MPI

2)

2.2 KW + Verifica MPI

3.4. Condensatorul

Condensatorul este o piesa electronica al carui rol este acela de īnmagazinare de sarcini electrice, pe care apoi le returneaza circuitului. Este realizat din doua armaturi conductive, separate de un material isolator (poate fi chiar si aer). Condensatorul este caracterizat de o marime fizica numita capacitate (cantitatea de sarcini electrice, per volt, ce poate fi stocata).

Exista atāt condensatori polarizati (care au un pol pozitiv si unul negativ) cāt si condensatori nepolarizati.

Unitatea de masura pentru capacitate este faradul, cu simbolul [F]. Mai jos se va īncerca explicarea modului de descifrare a valorii unui condensator, īn functie de limbajul cifrelor si literelor sau cel al codului culorilor.

Unitatea de masura (faradul) are submultiplii. Relatiile de transformare a unitatilor de masura sunt redate mai jos.

TABEL DE CONVERSIE
Picofarad[pF]	Nanofarad[nF]	Microfarad[mF]	Milifarad[mF]	Farad[F]

3.4.1. Condensatori de tip THD

3.4.1.1. Molded radial

Forma condensatorilor de tip molded, este cea din figura, denumirea de radial facānd aluzie la pozitionarea terminalelor, de aceeasi parte a componentei.

Este o componenta care nu are polaritate.

3.4.1.2. Tapered(de forma unei lumānari)

Forma acestui tip de condensator se aseamana foarte mult cu cea a unei lumānari. Acest tip de condensatori sunt construiti īn diverse culori cum ar fi maro deschis sau galben. Capatul ascutit al condensatorului indica polul pozitiv.

3.4.1.3. Condensatori electrolitici

Acestia sunt polarizati, iar sageata de pe corpul condensatorului, indica polul negativ.

3.4.1.4. Condensatori ceramici sau de mica

Acesti condensatori au culori deschise. De asemenea forma lor este diferita, unii avānd polarizare, altii nu. Cei care au polarizare, au marcat polul pozitiv.

3.4.1.5. Condensatori de sticla

Condensatorii de sticla arata aproape ca si diodele de sticla. Spre deosebire de diodele de sticla care au polarizare, condensatorii de sticla sunt nepolarizati.

3.4.2. Condensatori de tip SMD

3.4.2.1. Condensatori cu tantal

Condensatorii cu tantal sunt mai īnalti decāt cei de tip CHIP si īntotdeauna au polaritate. Codul valoric D D M este de obicei evidentiat pe corpul componentei. Pe aceste piese este de asemenea pusa īn evidenta si tensiunea maxima la care pot fi alimentati.

3.4.2.2. Condensatori de tip drum

Culorile īn care se fabrica acesti condensatori sunt de obicei argintiu si negru. Valorile acestor condensatori sunt indicate īn microfarazi. Acesti condensatori au polaritate, iar banda neagra sugereaza polul negativ al componentei.

3.4.2.3. Condensatori de tip CHIP

Condensatorii de tip CHIP au aceeasi culoare pe toate partile, iar capetele sunt metalizate. Unii condensatori de tip CHIP au un cod numeric sub forma D D M, altii nu au nimic inscriptionat(īn acest caz se iau valorile de pe rola). Condensatorii de tip CHIP sunt nepolarizati, iar pe unii apare un cod special format din litere si cifre. Descifrarea se face apelānd la urmatorul tabel.

Litera 0 1 2 3 4 5 6 7

A 1.0 10 100 1,000 10,000 100,000 1,000,000 10,000,000

B 1.1 11 110 1,100 11,000 110,000 1,100,000 11,000.000

C 1.2 12 120 1,200 12,000 120,000 1,200,000 12,000,000

D 1.3 13 130 1,300 13,000 130,000 1.300,000 13,000,000

E 1.5 15 150 1,500 15,000 150,000 1,500,000 15,000,000

F 1.6 16 160 1,600 16,000 160,000 1,600,000 ------------

G 1.8 18 180 1,800 18,000 180,000 1,800,000 ------------

H 2.0 20 200 2,000 20,000 200,000 2,000,000 ------------

J 2.2 22 220 2,200 22,000 220,000 2,200,000 ------------

K 2.4 24 240 2,400 24,000 240,000 2,400,000 ------------

L 2.7 27 270 2,700 27,000 270,000 2,700,000 ------------

M 3.0 30 300 3,000 30,000 300,000 3,000,000 ------------

N 3.3 33 330 3,300 33,000 330,000 3,300,000 ------------

P 3.6 36 360 3,600 36,000 360,000 3,600,000 ------------

Q 3.9 39 390 3,900 39,000 390,000 3,900,000 ------------

R 4.3 43 430 4,300 43,000 430,000 4,300,000 ------------

S 4.7 47 470 4,700 47,000 470,000 4,700,000 ------------

T 5.1 51 510 5,100 51,000 510,000 5,100,000 ------------

U 5.6 56 560 5,600 56,000 560,000 5,600,000 ------------

V 6.2 62 620 6,200 62,000 620,000 6,200,000 ------------

W 6.8 68 680 6,800 68,000 680,000 6,800,000 ------------

X 7.5 75 750 7,500 75,000 750,000 7,500,000 ------------

Y 8.2 82 820 8,200 82,000 820,000 8,200,000 ------------

Z 9.1 91 910 9,100 91,000 910,000 9,100,000 ------------

a 2.5 25 250 2,500 25,000 250,000 2,500,000 ------------

b 3.5 35 350 3,500 35,000 350,000 3,500,000 ------------

d 4.0 40 400 4,000 40,000 400,000 4,000,000 ------------

e 4.5 45 450 4,500 45,000 450,000 4,500,000 ------------

f 5.0 50 500 5,000 50,000 500,000 5,000,000 ------------

m 6.0 60 600 6,000 60,000 600,000 6,000,000 ------------

n 7.0 70 700 7,000 70,000 700,000 7,000,000 ------------

t 8.0 80 800 8,000 80,000 800,000 8,000,000 ------------

y 9.0 90 900 9,000 90,000 900,000 9,000,000 ------------

	Codul de capacitate						Multiplicator

Observatie: Valoarea capacitatii este exprimata īn picofarazi.

Exemple: A1 = 10 pf A2 = 100 pf S0 = 4.7 pf

y5 = 900,000 pf e3 = 4,500 pf S1 = 47 pf

3.4.3. Valoarea si toleranta condensatorilor

3.4.3.1. Condensatori cu valori codificate

Formula de codificare este aceeasi ca si īn cazul rezistorilor de precizie si anume DDM T sau DDM. Daca nu se indica toleranta, trebuie verificat īn MPI. Cānd valoarea este codificata, ea este exprimata īn picofarazi.

105 = 1000000pf 104 = 100000 pf 103 = 10000 pf 102 = 1000 pf 101 = 100 pf

Exemple:

1) 103K 10,000 pf + 10%

sau .01 UF + 10%

2) 336K 33,000,000 pf + 10%

sau 33 μF + 10%

3) 306 G 30,000,000 pf + 2%

sau 30 μF + 2%

4) 105 1,000,000 pf + ? (Verifica MPI)

5) 225 2,200,000 pf + ? (Verifica MPI)

6) 104 M 100,000 pf + 20%

sau 100 nf + 20%

sau 0.1 μf + 20%

16k
