Cotarea desenelor - ACAD

Informatica




Cotarea desenelor

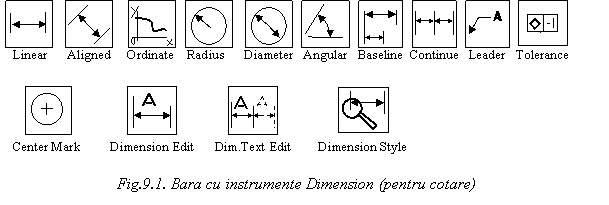

Pentru începerea cotarii desenelor în ACAD R 14 este suficient sa se selecteze (clic cu mouse-ul) pictogramele din meniu-ul DIM ( obtinut în urma selectarilor: VIEW, TOOLBARS, DIMENSION):





Valorile cotelor sunt furnizate automat (implicit) de catre AUTOCAD, ele putând fi acceptate de catre utilizator ca atare sau nu. Stabilirea numarului de zecimale cu care vor fi afisate valorile cotelor se poate stabili cu ajutorul comenzii LUPREC , a carei valoare implicita este 4.

9.1. Setari initiale pentru variabilele de cotare .

În versiunile mai vechi ale ACAD-ului valorile acestor variabile de cotare trebuiau precizate, dar pentru ACAD R 14 atribuirea acestor valori se face mult mai usor prin intermediul casetelor de dialog. Astfel, daca se doreste atribuirea unui anumit stil de scriere (de ex. Italicc de 3 mm înaltime) pentru diametre de arbori (simbolul %%c=j cu indicarea câmpului de toleranta (k6) si a valorilor abaterilor superioara si inferioara scrise simetric cu cifre având înaltimea 0,7 din cea a scrierii de baza (0,7*3=2,1 mm) trebuie completate casetele de dialog asa cum se vede din Fig.9.2. . . 9.6.

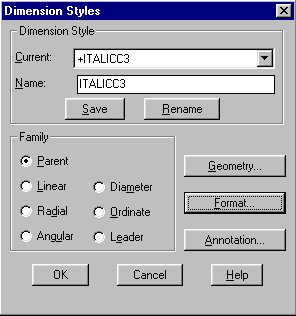

  Fig.9.2. Caseta de dialog Dimension Styles în care a fost salvat stilul Italicc3

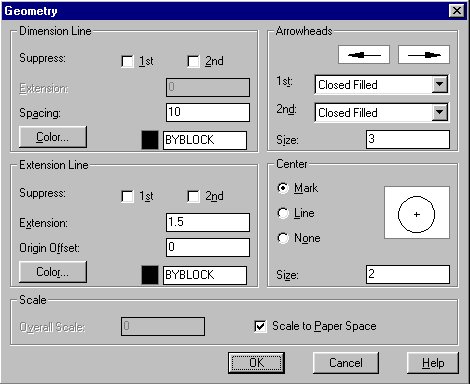

Selectând tasta "Geometry" din aceiasi caseta, se obtine o alta caseta de dialog prezentata în Fig.9.3 în care au fost precizate forma si marimea sagetilor(3), spatierea (10), extensia cotei (1,5) si marcarea centrelor cercurilor (2), culorile iar la sfârsit OK


  Fig.9.3. Caseta de dialog Geometry pentru elementele cotarii

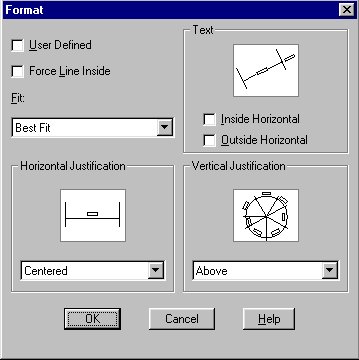

Selectând butonul "Format" din caseta Dimension Styles apare o alta caseta de dialog -prezentata în Fig.9.4 -în care se precizeaza modul de scriere a cifrelor fata de liniile de cota, iar la sfârsit OK.

  Fig.9.4. Caseta de dialog "Format" pentru pozitionarea cifrelor de cota


Revenind la caseta "Dimension Styles" si selectând butonul "Annotation" se obtine o noua caseta de dialog -asa cum este cea prezentata în Fig.9.5-din care , selectând butonul "Units" se obtine caseta prezentata în Fig.9.6. pentru precizarea unitatilor de masura si a numarului de zecimale- prefixul (%%c=j), sufixul (k6), abaterile (deviations=0.002 si 0.032 ultima având semnul minus implicit), pozitionarea lor (Middle) si procentul de înaltime al acestora (0,7) , stilul textului (Italicc3), înaltimea cifrelor(3 mm), distanta dintre cifre si linia de cota (1,5 mm), culoarea si rotunjirea cifrelor de cota la unitati (1)


Fig. 9.5. Caseta de dialog "Annotation" pentru textul si cifrele cotelor

Fig.9.6. Caseta de dialog "Primary Units" pentru selectarea unitatilor de masura



Selectând pictograma "Linear Dimensions" si apoi generatoarele unui arbore, pentru

selectarile facute în casetele de dialog prezentate în Fig.9.2. . . .9.6 apare cota

  .

Variabilele de cotare pot fi vizualizate în urma comenzilor DIM si STATUS . În tabelul urmator, valorile uzuale ale variabilelor de cotare au fost scrise îngrosat (Bold).

Denumire  Valori Semnificatie Semnificatie

DIMALT on/off  Selecteaza unitati asociative sau nu

DIMALTD 2 Numar de zecimale pentru unitatile asociative (ex. 2)

DIMALTF 25.4  Factor de scara pentru unitatile asociative

DIMAPOST Sufix pentru textul asociativ

DIMASO on/off  Daca este on, AutoCAD utilizeaza cotarea asociativa. O cota

  asociativa poate fi sparta prin comanda EXPLODE. Cotele asociative

  sunt plasate automat pe un strat special numit DEFPOINTS care este

  implicit off si nu e bine sa fie editat.

DIMASZ 3  Precizeaza factorul de scalare pentru sagetile cotelor.Valoarea

  implicita este 0.18 (buna pentru toli), dar pentru mm se recomanda 3



  sau 4 mm.

DIMBLK Permite utilizarea unor blocuri definite de utilizator pentru marcarea

  intersectiei dintre linia de cota si liniile de extensie. Daca valoarea

  variabilei este DOT si nu exista un bloc cu acest nume, intersectiile se

  vor marca prin puncte. Valoarea implicita este:" " (numele blocului cu

  sageti

DIMBLK1

DIMBLK2 Permit utilizarea a doua blocuri diferite pentru marcarea celor doua

  extremitati ale liniei de cota. În acest scop se va seta DIMSAH on, iar

  DIMBLK1 si DIMBLK2 vor contine numele celor doua

  blocuri.Valori implicite:" " .

DIMCEN 2  Controleaza marimea marcatorului de centru pentru cercuri si arce

  (desenate cu subcomenzile CEN, RAD, si DIA). Daca este 0 nu se

  marcheaza centrele; daca are o valoare negativa centrul se va marca

  numai cu o linie si nu cu +. Valoarea implicita este 0.09 ( buna pentru

  toli).

DIMCLRD Dimensiunea liniei colorate. Precizeaza valorile implicite (nume sau

BYBLOCK  numere) pentru culorile cu care se deseneaza liniile de cota si sagetile,

  liniile de extensie si textu

DIMCLRE   La fel ca mai sus; pentru extensia liniei si culoarea dominanta

BYBLOCK

DIMCLRT La fel ca mai sus; pentru culoarea textului.

BYBLOCK

DIMDEC 0  Numarul de zecimale.

DIMDLE 0.0000  Permite extinderea liniei de cota astfel încât sa depaseasca liniile de

  extensie. Valoarea implicita este 0.0000

DIMDLI 10  Precizeaza distanta dintre doua linii de cota având aceiasi baza de

  cotare.Valoarea implicita este 0.38 (buna pentru toli).

DIMEXE 2  Distanta cu care linia de extensie depaseste linia de cota. Valoarea

  implicita este 0.18 (buna pentru toli). Sunt permise numai valori

  pozitive.

DIMEXO 0   Precizeaza distanta dintre originea liniei de extensie (punctul precizat

  de utilizator, de obicei coltul piesei) si punctul de început al liniei de

  extensie.

DIMGAP 1.5  Precizeaza distanta dintre text si linia de cota

  Valoarea implicita este 0.0900 (buna pentru toli).

DIMJUST 0   Pozitionarea textului fata de linia de cota.

DIMLFAC 1.00 Factor de scara, cu care sunt multiplicate automat toate dimensiunile

  de pe ecran; de ex. pentru un desen realizat la scara 1:2 se va seta 2.



  Dimensiunile unghiulare nu sunt afectate de aceasta variabila.

DIMFIT 3  Ajusteaza textul.

DIMLIM on/off  Permite-daca este on- ca dimensiunile liniare cu abateri sa fie afisate

  ca limite (de ex. în loc de 90 cu abaterile DIMTP=0.2 si DIMTM==.1

  se va afisa 90.2/89.9) Valoare implicita: off. DIMTOL si DIMLIM

  pot fi simultan off, dar nu si on

DIMPOST on/off Precizeaza un text care este adaugat ca prefix si sufix la textul de cota.

  Nu are efect pentru cotele unghiulare.

DIMRND 1.0000 Precizeaza o valoare de rotunjire a dimensiunilor la cotare prin

  stabilirea lor la cel mai apropiat multiplu întreg de valoarea

  respectiva. Valoare implicita 0.000

DIMSAH off/on Precizeaza daca marcarea extremitatilor liniei de cota se face la fel la

  ambele capete(off) sau nu (on).

DIMSCALE  1.0000 Factor global de scara care se aplica asupra cotelor liniare pentru

  desene care nu vor fi scoase pe hârtie la scara 1:1 si trebuie sa fie egal

  cu factorul de scara utilizat la tiparirea desenului.

DIMSE1 off Daca este on permite suprimarea primei linii de extensie.

DIMSE2 off Daca este on permite suprimarea celei de a doua linii de extensie.

DIMSHO on Controleaza vizualizarea modificarii textului de cota în ecou la

  editarea cotelor asociative. Daca este off, textul de cota se modifica

  numai dupa încheierea editarii. Valoarea implicita:off

DIMSOXD off Suprima extensiile. Daca este on se forteaza plasarea textului de cota,

  a liniei de cota si a sagetilor între liniile de extensie, iar daca nu încap,

  cota nu va fi afisata. Daca este off si cota nu încape între liniile de

  extensie, ea va fi plasata în afara lor.

DIMSTYLE  Stilul curent

DIMTAD on/off  Controleaza pozitia textului fata de linia de cota. Daca este on textul

  este scris deasupra liniei de cota. Daca este off linia de cota este

  întrerupta si textul este scris în interiorul acesteia.

DIMTDEC 3  Numarul de zecimale la abateri (tolerante)

DIMTFAC 0.7  Factorul înaltimii cifrelor abaterilor (fata de înaltimea cifrelor de cota)

DIMTIH off/on  Controleaza orientarea textului aflat între liniile de extensie. Daca este

  on, toate textele vor fi scrise orizontal; daca este off textul va fi

  paralel cu linia de cota.

DIMTIX off/on Daca este on forteaza scrierea textului între liniile de extensie,

  permitând ca linia de cota si sagetile sa fie desenate înafara acestora,

  iar daca nu încape nu va fi afisat. În cazul cotarii circulare cu RAD si

  DIA optiunea off forteaza plasarea textului de cota în exteriorul



  arcului sau cercului.

DIMTM  0.032 Abaterea negativa(include semnul -, în ex. este -0.032). Valoare

  implicita 0.000.

DIMTOFL on/off Daca este on forteaza linia de cota sa fie între liniile de extensie chiar

  daca textul este înafara lor. În cazul comenzilor RAD si DIA

  DIMTIX on si DIMTOFL on permit asezarea liniei de cota si a

  textului în interiorul cercului sau arcului.

DIMTOH off/on  Controleaza orientarea textului aflat înafara liniilor de cota. Similar cu

  DIMTIH, daca este on textul va fi orizontal, daca este off va fi paralel

  cu linia de cota.

DIMTOL off/on Genereaza abaterile (tolerantele) dimensionale asociate cotelor-daca

  este on (sufixul dat de DIMPOST urmând dupa acestea)

DIMTOLJ 1  Controleaza pozitionarea pe verticala a abaterilor (tolerantelor).

DIMTP 0.002  Abaterea pozitiva (superioara). Valoarea implicita este 0.0000, în ex.

  +0.002.

DIMTSZ 0.00 Daca este 0.00 se utilizeaza sageti; daca are o valoare nenula

  intersectia dintre linia de cota si linia de extensie se marcheaza cu

  segmente oblice scalate corespunzator cu valoarea variabilei.

DIMTVP 0.00 Daca DIMTAD este off, controleaza pozitia textului pe verticala; daca

  este 0, textul este centrat pe verticala, daca este pozitiv textul se

  deplaseaza în sus; daca este negativ textul se deplaseaza în jos.

DIMTXSTY Italicc5  Controleaza stilul pentru textul curent.

DIMTXT 5.00 Înaltimea textului de cota. Valoarea implicita 0.18 este buna pentru

  toli.

DIMTZIN 0 Suprimarea tolerantelor (abaterilor) nule.

DIMUNIT 2  Formatul unitatilor.

DIMUPT off  Textul pozitionat de utilizator.

DIMZIN 8  Suprimarea lui zero.

9.2. Elementele cotarii

În ACAD R 14, la începerea cotarii se selecteaza optiunile care se doresc ( în urma selectarii picto-gramei "Dimension Styles" si a casetelor derulante care apar), apoi pictograma corespunzatoare tipului de cota respective. În Fig.9.7 sunt ilustrate câteva din semnificatiile variabilelor de cotare.






  Fig.9.7. Semnificatiile principalelor variabile de cotare
