GRAFICA ASISTATA DE CALCULATOR - APLICATII

Informatica


APLICA|IA 2

FORMATUL A3

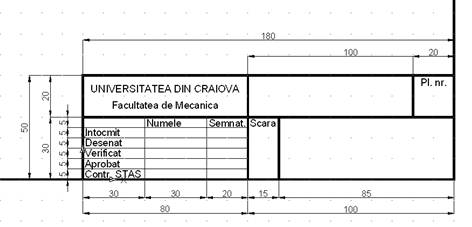

Scopul aplica\iei este de a realiza formatul A3 prezentat @n figura 1.

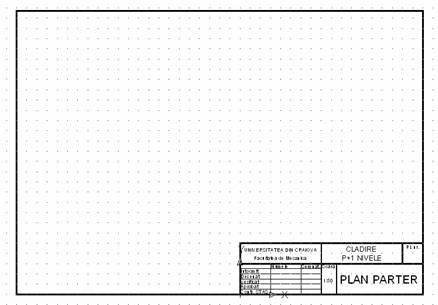

Fig.1. Indicatorul.

COMENZILE UTILIZATE ĪN APLICA|IE sunt:

1. LIMITS

2. GRID

3. ZOOM

4. PLINE

5. UCS

6. OFFSET

LINE

ETAPE:

1. Se stabilesc limitele spa\iului de desenare la dimensiunile formatului A3 (420x297) utiliz`nd comanda LIMITS, astfel:

Command: LIMITS

Reset Model space limits:

Specify lower left corner or [ON/OFF] <0.0000,0.0000>: 0,0

Specify upper right corner <12.0000,9.0000>: 420,297

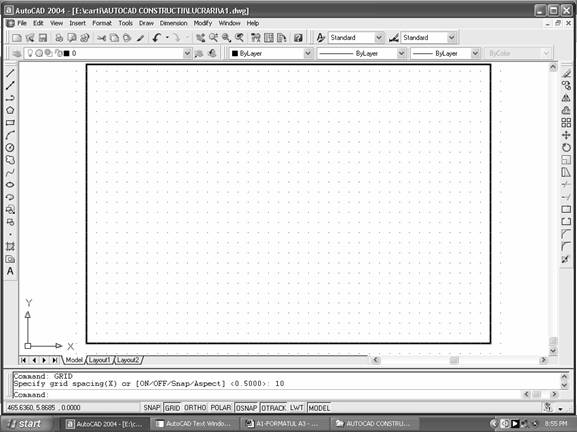

2. Pentru a vizualiza spa\iul de desenare definit anterior se poate utiliza comanda GRID care creaz[ o re\ea de puncte cu o ra\ie predefinit[. #n situa\ia dat[, se va utiliza o re\ea de ra\ie 10 (figura 2).

Command: GRID

Specify grid spacing(X) or [ON/OFF/Snap/Aspect] <0.5000>: 10

Fig. 2. Interfa\a utilizatorului dup[ aplicarea comenzii GRID.

3. Pentru a vizualiza spa\iul de desenare se utilizeaz[ comanda ZOOM cu op\iunea ALL, astfel:

Command: ZOOM

Specify corner of window, enter a scale factor (nX or nXP), or

[All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>: ALL

4. Se deseneaz[ chenarul formatului cu linie de grosime 1 (op\iunea Width, 1) utiliz`nd comanda PLINE, astfel:

Command: PLINE

Specify start point: 10,10

Current line-width is 0.0000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: W

Specify starting width <0.0000>: 1

Specify ending width <1.0000>: 1

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @400,0

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @0,277

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @-400,0

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: CLOSE

Se ob\ine chenarul din figura 3.

Fig. 3. Chenarul formatului A3.

5. Cu comanda PLINE se traseaz[ conturul indicatorului. Se utilizeaz[ modul OSNAP INT pentru punctul de start (figura 4).

Command: PLINE

Specify start point: INT

of  SE ALEGE COL|UL DIN DREAPTA-JOS AL FORMATLUI

Current line-width is 1.0000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: @0,50

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @-180,0

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: @0,-50

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: CLOSE

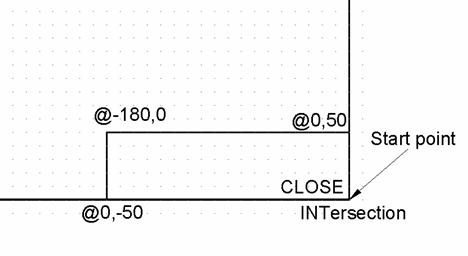

Fig.4. Conturul indicatorului.

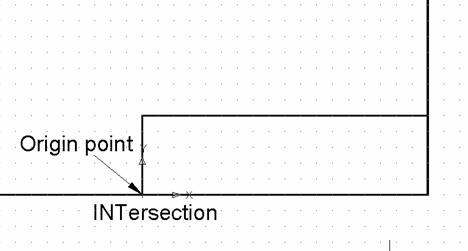

6. Se deplaseaz[ iconul sistemului de coordonate @n col\ul din st`nga-jos al indicatorului utiliz`nd comanda UCS ]i modul OSNAP INTersection (figura 5).

Command: UCS

Current ucs name: *NO NAME*

Enter an option [New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]

<World>: Origin

Specify new origin point <0,0,0>: INT

of  SE ALEGE COL|UL DIN ST~NGA-JOS AL INDICATORULUI

Fig.5. Deplasarea sistemului de coordonate.

7. Se traseaz[ cele dou[ linii centrale ortogonale ale indicatorului. Pentru aceast[ opera\ie se utilizeaz[ comanda PLINE ]i op\iunea PERpendicular (figura 6).

Command: PLINE

Specify start point: 80,50

Current line-width is 1.0000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: PER

to   SE ALEGE BAZA INDICATORULUI

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: [ENTER]

Command: PLINE

Specify start point: 0,30

Current line-width is 1.0000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: PER

to SE ALEGE LATURA DIN DREAPTA A INDICATORULUI

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: [ENTER]

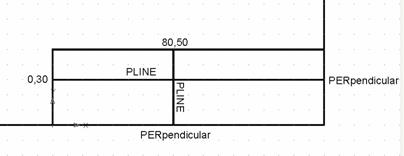

Fig.6. Cele dou[ linii centrale ale indicatorului.

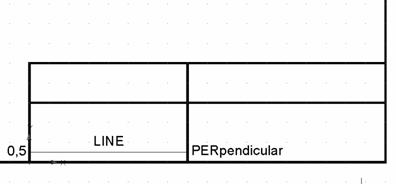

8. #n dreptunghiul din st`nga-jos se traseaz[ prima linie sub\ire utiliz`nd comanda LINE ]i modul OSNAP PERpendicular (figura 7).

Command: LINE

Specify first point: 0,5

Specify next point or [Undo]: PER

to

Specify next point or [Undo]: [ENTER]

Fig.7. Trasarea liniei sub\iri.

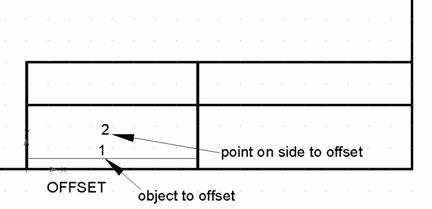

9. Se multiplic[ linia sub\ire folosind comanda OFFSET ]i distan\a de multiplicare 5 (figura 8).

Command: OFFSET

Specify offset distance or [Through] <Through>: 5

Select object to offset or <exit>: SE ALEGE PUNCTUL 1

Specify point on side to offset: SE ALEGE PUNCTUL 2

APOI SE REPET{ OPERA|IA DE SELECTARE DE 4 ORI.

Fig.8. Aplicarea comenzii OFFSET.

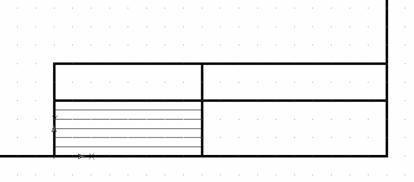

Fig.9. Modelul ob\inut dup[ aplicarea comenzii OFFSET.

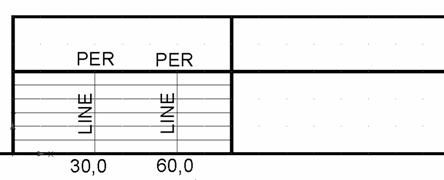

10. Utiliz`nd comanda LINE se traseaz[ cele dou[ linii verticale sub\iri @n dreptunghiul din st`nga-jos (Figura 10).

Command: LINE

Specify first point: 30,0

Specify next point or [Undo]: PER

to   SE ALEGE LINIA GROASA ORIZONTALA (Figura 9)

Specify next point or [Undo]: [ENTER]

Command: LINE

Specify first point: 60,0

Specify next point or [Undo]: PER

to   SE ALEGE LINIA GROASA ORIZONTALA (Figura 9)

Specify next point or [Undo]: [ENTER]

Fig.10. Trasarea celor dou[ linii sub\iri verticale.

11. Se traseaz[ cele dou[ linii verticale groase utiliz`nd comanda PLINE (figura 11).

Command: PLINE

Specify start point: 95,0

Current line-width is 1.0000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: PER

to   SE ALEGE LINIA GROASA ORIZONTALA

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: [ENTER]

Command: PLINE

Specify start point: 160,50

Current line-width is 1.0000

Specify next point or [Arc/Halfwidth/Length/Undo/Width]: PER

to   SE ALEGE LINIA GROASA ORIZONTALA

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: [ENTER]

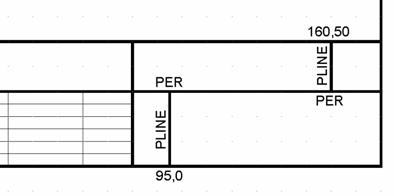

Fig.11. Cele dou[ linii verticale groase.

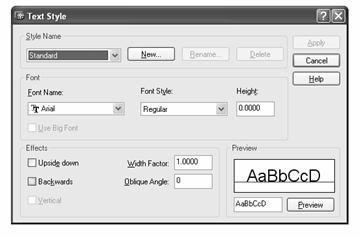

12. Pentru a completa cu cuvinte casu\ele indicatorului se define]te, mai @nt`i, un stil de scriere utiliz`nd comanda STYLE (figura 12). #n fereastra de dialog deschis[ se alege fontul "ARIAL" ]i se apas[ "Apply".

Fig.12. Fereastra de dialog TEXT STYLE.

13. Se introduce @n indicator numele proiectantului utiliz`nd comanda TEXT (figura 13).

Command: TEXT

Current text style: "Standard" Text height: 3.5000

Specify start point of text or [Justify/Style]: 4,42

Specify height <10.0000>: 3.5

Specify rotation angle of text <0>:[ENTER]

Enter text: UNIVERSITATEA DIN CRAIOVA

Enter text: [ENTER]

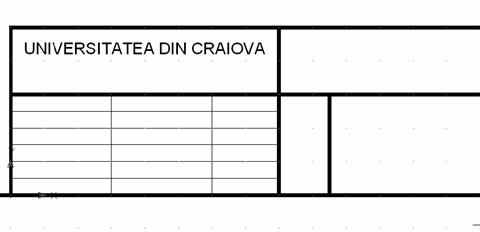

Fig.13. Utilizarea comenzii TEXT.

14. Utiliz`nd succesiv comanda TEXT ]i folosind tabelul 1 care con\ine textele ]i punctele de inser\ie se completeaz[ indicatorul cu datele necesare.

Tabelul 1

Nr. crt.

Con\inut text

Punct de inser\ie (start point)

#n[l\ime text

(height)

Facultatea de Mecanica

Numele

Intocmit

Desenat

Verificat

Aprobat

Contr. STAS

Semnat.

Scara

Pl. nr.

#n figura 14 s-a prezentat un indicator necompletat, ca urmare a aplic[rii succesive a comenzii TEXT.

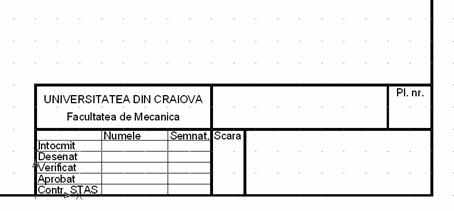

Fig.14. Indicatorul necompletat.

15. Se completeaz[ indicatorul cu datele particulare utiliz`nd comanda TEXT si valorile din Tabelul 2.

Tabelul 2

Nr. crt.

Con\inut text

Punct de inser\ie (start point)

#n[l\ime text

(height)

PLAN PARTER

CLADIRE

P+1 NIVELE

#n final, se ob\ine indicatorul completat ca @n figura 15 ]i formatul din figura 16.

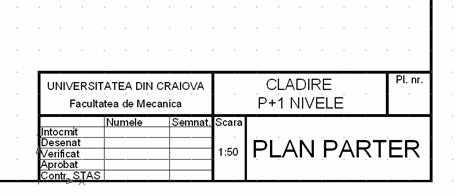

Fig.15. Indicatorul completat.

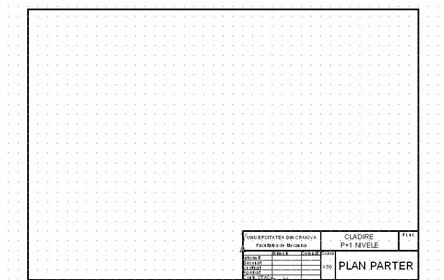

Fig.16. Format A3 cu indicator.
