Comenzi de informare în AutoCAD 2000

Obtinerea informatiilor generale despre desen

Proprietatile desenului, ca fisier. Comanda DWGPROP

Daca utilizatorul doreste sa obtina informatii despre desenul curent sau sa atr 525d39f ibuie acestuia anumite proprietati, poate apela comanda DWGPROP, accesibila si din meniul pull-down "File", linia Drawing Properties.Comanda deschide caseta de dialog intitulata "Nume_desen Properties", cu 4 panouri (fig. 11.1):

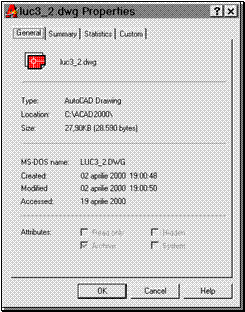

Figura11.1 Caseta de proprietati generale ale desenului

"General", oferind date globale despre desen (nume, tip, locatie, marime, data crearii si data ultimei actualizari, eventuale atribute de fisier),

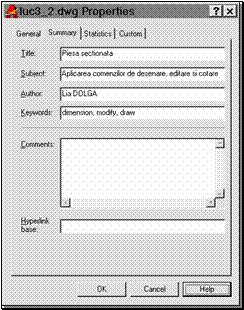

"Summary", similar cu panoul de proprietati generale din Microsoft Office, vizând titlul desenului (nu este obligatoriu sa coincida cu denumirea fisierului), subiectul, autorul, cuvinte-cheie asociate, comentarii despre desen; subiectul poate fi utilizat în gruparea desenelor ce se refera la acelasi subiect;

"Statistics", cu informatii despre începutul si durata sesiunii curente de lucru;

"Custom", ce include un tabel în care creatorul desenului poate defini 10 variabile (câmpuri) asociate acestuia.

Proprietatile sunt utilizabile în gestionarea desenelor prin aplicatia "AutoCAD Design Center".

Comanda STATUS

Comanda STATUS ofera sub forma de text informatii globale despre desen: numar de obiecte desenate, limitele desenului, zona de vizibilitate curenta, starea ajutoarelor grafice snap si grid, moduri Osnap momentan active, layer curent, etc.

Comanda TIME

Comanda TIME afiseaza informatii privind data si ora crearii desenului, timpul scurs de la începerea sesiunii de lucru pe desenul curent, etc.

Informatii de detaliu din desenul curent. Bara de instrumente "Inquiry"

Pentru a obtine în orice moment informatii de detaliu din desenul curent, utilizatorul are la dispozitie o serie de comenzi de informare, sintetizate pe bara de instrumente "Inquiry" (fig. 11.2). Acestea sunt disponibile si in meniul pull-down "Tools", linia Inquiry.

Figura 11.2 Bara de instrumente "Inquiry"

Informatii geometrice

Determinarea distantelor. Comanda DISTANCE

Pentru a masura distanta între doua puncte din desen, se utilizeaza comanda DISTANCE. Comanda lucreaza în spatiul 3D si comunica rezultatul în unitati de desenare. Odata cu valoarea distantei, sunt furnizate si informatii privind proiectia acestei distante pe axele curente de coordonate (Delta X, Delta Y, Delta Z) precum si coordonatele sferice ale celui de­-al doilea punct fata de primul (distanta mentionata, unghiul în planul XY si cel fata de planul XY) Specificarea punctelor se poate realiza în oricare din metodele cunoscute (coordonate absolute sau relative, tastare, punctare, moduri Osnap, filtre de coordonate).

Determinarea ariilor. Comanda AREA

Comanda AREA calculeaza aria si perimetrul unei figuri geometrice plane sau spatiale (în acest caz e vorba despre aria suprafetei exterioare). Calculul poate fi efectuat pe un obiect din desen sau pe o suprafata poligonala plana (!) definita prin puncte chiar în momentul derularii comenzii (de exemplu, pentru a determina aria dintre doua obiecte).

În cazul contururilor liniare curbe sau poligonale, se determina lungimea acestora (perimetrul). Pentru obiectele solide 3D, nu se pune problema determinarii unui perimetru.

Comanda AREA lucreaza si în mod aditiv (însumarea ariilor), prin optiunea Add, sau exclusiv (scaderea ariilor), prin optiunea Subtract.

Determinarea masei. Comanda MASSPROP

Pentru a determina proprietatile masice (volum, masa, centru de greutate, momente de inertie, raza de giratie, etc.) ale obiectelor solide 3D sau ale obiectelor de tip regiune, AutoCAD dispune de comanda MASSPROP. Setul de informatii oferite de comanda poate fi scris într-un fisier de tip text ("*.txt").

În calculul masei, AutoCAD considera densitatea unitara.

Comanda ID

Pentru a obtine coordonatele unui punct din desen, se aplica comanda ID. Pe lânga furnizarea informatiei privind coordonatele rectangulare absolute ale punctului indicat, comanda fixeaza punctul curent de lucru în punctul indicat.

Obtinerea informatiilor de detaliu despre obiectele din desen. Comanda LIST

Comanda LIST ofera utilizatorului informatii de detaliu despre obiectul sau obiectele selectate. Aceste informatii redau atât proprietatile de tip linie, culoare, latime de linie, layer, etc., cât si pe cele de descriere geometrica (puncte de definitie, centru, raza, etc.) si pe cele specifice unui anumit tip de obiect (fig. 11.3). Comanda raporteaza de asemenea daca obiectul vizat se afla în spatiul modelului sau în cel al hârtiei.

Absenta informatiilor despre culoare, tip de linie, latime de linie semnifica existenta valorii "bylayer" pentru acestea. Absenta grosimii înseamna de fapt grosime 0.

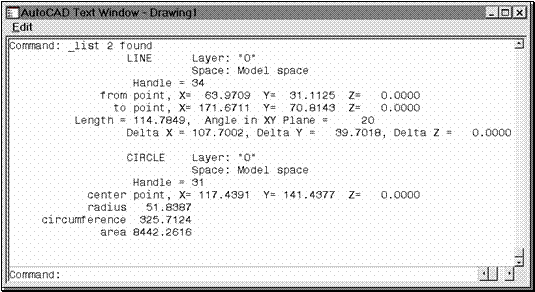

Figura 11.3 Exemple de informatii oferite de comanda LIST pentru un segment de dreapta si pentru un cerc din desen
