CLASIFICAREA MASINILOR-UNELTE CU COMANDA NUMERICA
In functie de modul de executie al ciclului de lucru, masinile-unelte agregat se impart in:
- masini-unelte agregat cu post fix (simple), caracterizate prin faptul ca semifabricatul nu executa nici un fel de miscare, fiecare scula s 616g64g e angajeaza in piesa de prelucrat intr-o pozitie bine determinata, efectueaza operatia prescrisa, dupa care se reintoarce in pozitie initiala, o alta scula nemaiprelucrand aceeasi suprafata pe aceasta masina (fig. 1, a, b si c);
- masini-unelte agregat semiautomate, caracterizate prin existenta mai multor posturi de lucru si prin dispozitivul mobil de prindere al semifabricatului; in fiecare post de lucru se executa alte operatii, semifabricatul impreuna cu dispozitivul in care este fixat, trecand prin dreptul fiecarui post de lucru (fig.1,d,e).
- masini-unelte agregat automate, asemanatoare din punct de vedere constructiv si functional cu cele semiautomate, dar deosebindu-se de acestea prin schimbarea automata a piesei prelucrate cu un nou semifabricat.
Figura 1 – Masini-agregat: CF – cap de forta,
B – elemente de batiu, P – piesa
Evolutia tehnicii din ultimii ani pune in evidenta, in constructia de masini-unelte agregat, o serie de exemple pentru masinile-agregat cu post fix care constituie abateri de la cazul expus mai sus, si anume :
a) Masini- agregate cu post fix si cap revolver la care sunt aduse succesiv, in fata piesei de prelucrat, scule distincte, care efectueaza operatii succesive ;
b) Masini-unelte agregat cu post fix si magazin de scule cu alimentator la care sculele ataca succesiv o aceeasi suprafata datorita unui sistem automat de alimentare si schimbare;
c) Masini-agregat cu post fix si scule combinate care realizeaza prelucrarea succesiva a unei aceleasi suprafete nu datorita unor calitati aparte ale masinii, ci numai ale sculei, care prin constructia sa poate realiza prelucrari distincte.
Caracteristice pentru masinile-unelte agregat semiautomate si automate sunt sistemele de deplasare a piesei de la un post la altui numite sisteme de transfer.
Dupa natura deplasarii, in sisteme cu deplasare continua; sisteme cu deplasare intermitenta.
Dupa traiectoria parcursa de piesa, in sisteme cu transfer liniar; sisteme cu transfer circular.
Sistemele de transfer cu deplasare continua se utilizeaza atunci cand scula realizeaza numai miscarea de rotatie iar miscarea de avans este data de catre piesa (fig. 2). Acest sistem de transfer este folosit la masinile-unelte agregat de frezat sau de rectificat plan, unde sistemul de transfer asigura avansul tehnologic al piesei.

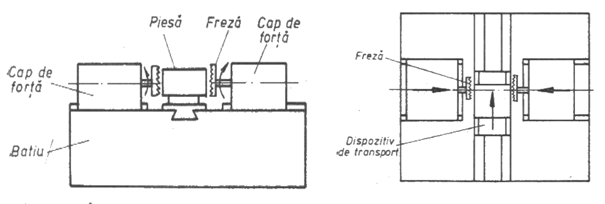

Figura 2 – Agregat cu sistem de transfer continuu
a – vedere frontala; b – vedere in plan orizontal.
Sistemele cu deplasare intermitenta folosesc miscarea de transfer numai pentru transportul piesei de la un post de lucru la celalalt. In timpul transferului, nu are loc nici o operatie de prelucrare. Aceasta are loc in postul de lucru, unde mecanismul de transfer impreuna cu piesa este blocat. Acest sistem de transfer se foloseste cand scula executa atat miscarea principala de rotatie, cat si de avans.
Sistemele cu transfer liniar transporta piesele pe o traiectorie rectilinie. Ele se utilizeaza, in primul rand, in cazurile in care piesa necesita un numar important de operatii, deci de posturi fixe si atunci cand piesele de prelucrat au un volum important. Sistemele cu transfer liniar se folosesc atat in cazurile deplasarilor intermitente cat si continue ale pieselor. Aceste sisteme pot actiona intr-un singur sens activ, in cazul cand piesa este deplasata susccesiv dintr-un post de lucru in altul, sau in doua sensuri active, atunci cand piesa se reintoarce la postul anterior.
Sistemele cu transfer circular se folosesc numai pentru deplasari intr-un singur sens. Ele transporta succesiv piesa de la un post de lucru la altul, pe o traiectorie circulara. Sistemele cu transfer circular, folosesc o miscare continua sau intermitenta (in plan orizontal sau vertical) in functie de genul prelucrarii si de caracteristicile constructive ale piesei de prelucrat.
|
