SCOPUL LUCRARII:
Insusirea de catre studenti a cunostiintelor referitoare la modul de reprezentare a sectiunilor.
NOTIUNI TEORETICE
SECTIUNEA este reprezentarea in proiectie ortogonala pe un plan 959d31j a unei piese, asa cum ar arata aceasta daca ar fi intersectata cu un plan imaginar, numit plan de sectionare, iar portiunea din piesa aflata intre observatorul uman si suprafata de sectionare ar fi indepartata (fig. 3.1).
TRASEUL DE SECTIONARE reprezinta urma planului de sectionare pe planul de proiectie si se traseaza cu linie punct subtire, avand la extrenmitati, sau in punctele unde isi schimba directia, segmente ingrosate (fig. 3.2).
Directia de proiectare a sectiunii se indica prin sageti care se executa cu varful pe extremitatile traseului de sectionare (fig.3.2).
Traseele de sectionare se noteaza cu litere mari, folosind aceasi litera pentru un singur traseu, iar deasupra sectiunii se indica literele corespunzatoare traseului (fig.3.2)

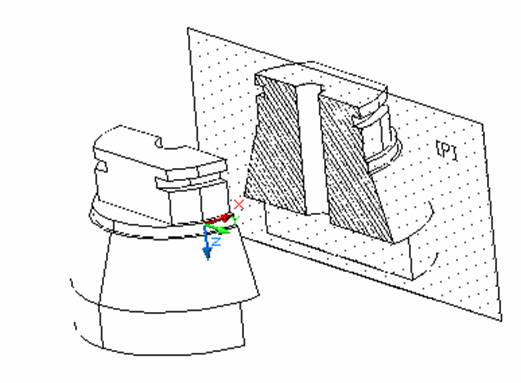

Fig. 3.1
Fig. 3.2

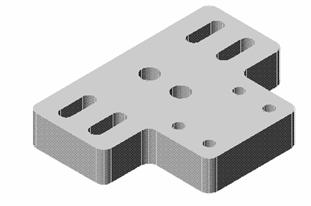

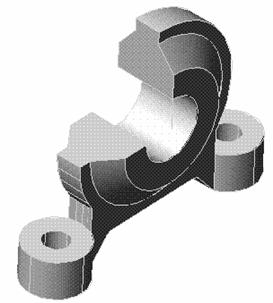

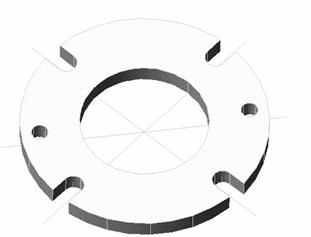

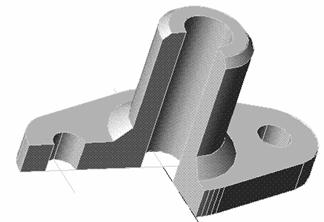

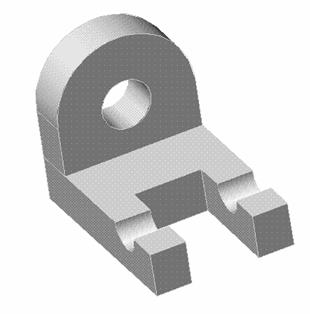

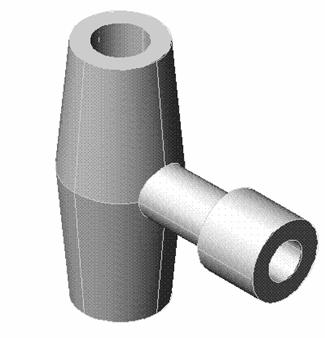

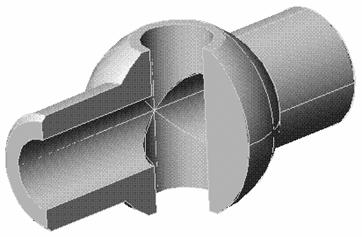

Sa se reprezinte pentru piesele din figurile urmatoare, reprezentate in imagine axonometrica, o vedere principala si o sectiune.
|
fig.A.3.1 |
fig.A.3.2 |
|
fig.A.3.3 |
fig.A.3.4 |
|
fig.A.3.5 |
fig.A.3.6 |
|
fig.A.3.7 |
fig.A.3.8 |
|
fig.A.3.9 |
fig.A.3.10 |
|
fig.A.3.11 |
fig.A.3.12 |
|
fig.A.3.13 |
fig.A.3.14 |
|
fig.A.3.15 |
fig.A.3.16 |
|
fig.16 |
fig.17 |
|
fig.18 |
|
|
