Tema de proiect

Sa se intocmeasca documentatia de proiectare si tehnologica pentru Comoda 1736 avand in vedere normele si standardele in vigoare.

A.   Proiectarea produsului:

Studiul de produs (stabilirea dimensiunilor de gabarit si functionale, compartimentare variante de structura;

Intocmirea schitelor pentru varianta avizata si intocmirea listei de materiale;

Desen de ansamblu, desen de detaliu sau de atelier, scara 1:1;

Descrierea tehnica a produsului: constructie, materiale, finisare, verificare, marcare, depozitare, livrare, transport;

Nomenclatorul de repere pentru produsul conceput.

Calculul necesarului de materii prime;

Calculul suprafetelor pentru operatiile de incleiere, furniruire, slefuire si finisare;

Fisa consumului de materiale;

Desenul de executie pentru 3 repere;

Fisa plan de operatii pentru prelucrarea mecanica a re 222b16c perelor;

Schema grafica a fluxului tehnologic pentru cele 3 repere;

Organizarea locului de munca la 3 masini;

Proiectarea ambalajului si calculul necesarului de materiale pentru ambalare.

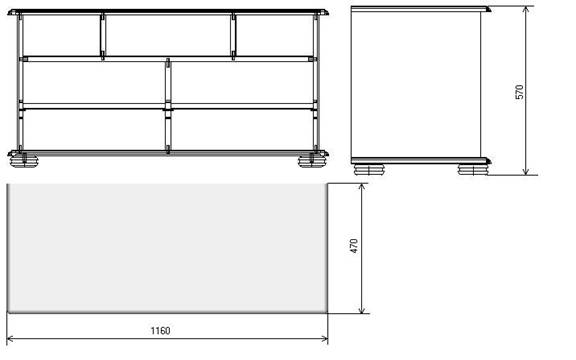

1. Studiul de produs (stabilirea dimensiunilor de gabarit si functionare, compartimentare, variante de structura)

Dimensiunile principale sunt urmatoarele

Lungime (mm)	Latime (mm)	Inaltime (mm)

Comoda este compartimentata in 7 compartimente, dintre care 2 superioare sunt fixe, unul superior central cu sertar si 4 reglabile 2 cate 2 in compensare.

Intocmirea schitelor pt varianta avizata si intocmirea listei de materiale

4.Descrierea tehnica a produsului

4.1.Constructie

Comoda proiectata este in costructie fixa si se compune din urmatoarele repere si accesorii:

placa superioara – P.A.L. furniruit si bordurat;

placa intermediara – P.A.L. furniruit;

placa inferioara – P.A.L. furniruit si bordurat;

pereti laterali – P.A.L. furniruit;

pereti despartitori – P.A.L. furniruit;

picioare – masiv stejar;

placa spate – placaj;

sertar – masiv fag iar fata din P.A.L. furniruit

polite – P.A.L. furniruit;

buton tragatori – metal;

suporti polite – metal;

suruburi pentru lemn.

4.2. Executie. Materiale. Accesorii

Placa superioara – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe o fata cu stejar si pe alta si un cant cu furnir de fag cu grosimea de 0,7 mm; cantul din fata si canturile laterale vor fi bordurate cu masiv de stejar.

Placa intermediara – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe pe o fata cu stejar si pe alta cu furnir de fag; cantul din fata cu furnir de stejar cu grosimea de 0,7 mm.

Placa inferioara – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe o fata cu stejar si pe alta si un cant cu furnir de fag cu grosimea de 0,7 mm; cantul din fata si canturile laterale vor fi bordurate cu masiv de stejar.

Peretii laterali – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe ambele fete si cantul din fata cu furnir din stejar, iar cantul din spate cu furnir din fag cu grosimea de 0,7 mm.

Peretii despartitori – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe ambele fete si cantul din fata cu furnir din stejar cu grosimea de 0,7 mm.

Placa spate – se executa din placaj de fag cu grosimea de 5 mm.

Sertarul – se executa din masiv de fag, atat lateralele cat sispatele, cu grosimea de 16 mm; fundul din placaj de fag de 5 mm iar fata sertarului din P.A.L. furniruit numai cu furnir de stejar cu grosimea de 0,7 mm.

Politele – se executa din P.A.L. cu grosimea de 19 mm, furniruit pe pe o fata cu stejar si pe alta cu furnir de fag; cantul din fata cu furnir de stejar cu grosimea de 0,7 mm.

Picioare – din masiv de stejar incleiat si strunjit.

Suporti polite – din metal.

Butoni tragatori – din metal.

Suruburi pentru lemn – conform STAS.

Suprafetele exterioare si interioare se finiseaza in varianta transparenta, cu lacuri nitrocelulozice.

Peretii laterali se monteaza cu placa superioara, intermediara, inferioara, peretii despartitori si picioarele cu ajutorul cepurilor rotunde aplicate. Spatele se monteaza cu suruburi pentru lemn. Suportii din metal pentru polite sunt introdusi in P.A.L., dupa ce in prealabil s-au executat burghierile necesare, apoi se aseaza politele. Sertarul este montat cu ajutorul unor sipci de glisare din masiv de fag.

La ambalare se vor respecta conditiile prevazute in STAS 5223-88, privitor la materialele de ambalare, si conform conditiilor tehnice de ambalare pentru produsele in constructie fixa.

Mobilierul se va verifica periodic, conform STAS 770-91.

Controlul calitatii produsului pe flux, dupa executarea fiecarei operatii, si la final se va executa conform tehnologiilor de control tip.

FISA CONSUMURILOR DE MATERIALE

la Comoda 1736

Nr. Crt.	Material, clasa de calitate, Grosime, STAS	UM	Baza de Calcul	Indice utilizare	Norma consum	Cost unitar	Cost pe produs
A	MATERII PRIME
	P.A.L., 19 mm, cls A	m2
	Furnir Stejar, mm, cls II	m2
	Furnir Fag, mm, cls II	m2
	Placaj, mm, cls B	m2
	Cherestea Stejar, 25 mm, cls A	m3
	Cherestea Fag, 25 mm, cls B	m3
	Cepuri cilindrice,	kg		0,00067 kg/buc
	Cepuri cilindrice,	kg		0,00118 kg/buc
	Cepuri cilindrice,	kg		0,00185 kg/buc
	Furnir pt cant cu ad de topire	m2
B	MATERIALE TEHNICE
	HE-31E-80 (calibrare)	m2
	HE-21E-100 (slefuire I)	m2
	HE-31E-120 (slefuire II)	m2
	HC-31E-100 (slefuire cant furniruit)	m2
	HE-21E-100 (slefuire masive)	m2
	Aracet (imbinari + montaj)	kg
	Urelit C	kg
	Intaritor IC	kg
	Faina de secara	kg
	Uree tehnica	kg
	Grund G 002-4 (pulverizare + turnare)	kg
	Diluant D209 (pulverizare + turnare)	kg
	P-HCn-10C-240 (slefuire grund)	m2
	L-NI-2137 mat (pulverizare + turnare)	kg
	Diluant D209 (pulverizare + turnare)	kg
C	Accesorii
	Buton tragator, cod 121.19.809	Buc
	Suporti polita, cod 282.38.708	Buc
	Surub pt lemn	Buc

8. Proiectarea ambalajului si calcululnecesarului de materiale pentru ambalare

Dimensiunile de gabarit sunt urmatoarele

Lungime (mm)	Latime (mm)	Inaltime (mm)

8.1. Descrierea tehnica a ambalajului

Comoda se va ambala cu materiale cerute de catre STAS 5223-88.

Se vor proteja suprafetele finisate cu hartie matase si hartie rezistenta de ambalaj.

Comoda astfel ambalata se va aseza pe panoul din PAL de 6 mm introdus in capacul inferior, dupa care se lipesc cu scotch panourile din CO pt protectie laterala.

Se protejeaza placa superioara cu un panou din CO tip 5R dupa care se aseaza capacul.

Capacul superior si cel inferior se vor lipi de panourile laterale cu banda scotch de a lungul intregului perimetru al cutiei astfel formate.

Cutia se introduce intre doua grilaje de protectie si se consolideaza cu banda din polipropilena.

8.2. Dimensionarea componentelor de structura

Dimensiunile produsului 1160 x 470 x 570

Dimensiunile interioare ale cutiei:   1180 x 490 x 590

Dimensiunile exterioare ale cutiei:   1190 x 500 x 600

Dimensionarea fundului si capacului

Schema de croire

Dimensionarea cartonului ondulat care protejeaza partile laterale

L_t=2(1160+470+50)=3360mm=3,36m

H_t=570+10=580mm=0,58m

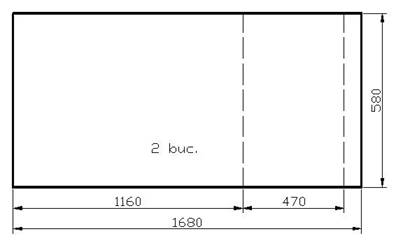

Schema de biguire:

Dimensionare panou ce protejeaza placa superioara

Dimensionarea tampoanelor laterale: pt distantarea peretilor laterali ai comodei de peretii cutiei se vor utiliza 4 tampoane din CO tip 5R cu dimensiunile de: 450 x 100 x 35mm, fiecare tampon avand 7 straturi.

Pt protectia fetei comodei, similar se vor confectiona 4 tompoane cu dimensiunea de 450 x 100 x 40 mm.

Dimensinarea panoului de fund:

Dimensionarea straturilor de hartie matase si hartie de ambalaj rezistenta

a superioara: (1160+130) x (470+130) = 1290 x 600 mm.

te laterale [2*(1110+400)+100] x 450 = 3120 x 450 mm.

Necesarul de sfoara de canepa

artiilor de protectie

Dimensionarea grilajului de protectie

Componente din structura ambalajului

Poz.	Denumirea	Dimensiuni	Buc	Material	Obs	Masa neta
	Comoda protejata cu hartie	1170x480x580		Hartie matase+ambalaj
	Capac	1190 x 500		CO 5R
	Tampon lateral	450 x 100 x 35		CO 5R
	Tampon fata	450 x 100 x 40		CO 5R
	Panou protectie laterala	1680 x 580		CO 5R
	Panou fund	1100 x 435 x 51		PAL 6 mm + Ch diverse
	Sfoara canepa	3120 x

Se va executa si un grilaj de protectie peste colet, cu dimensiunile:

1210 x 520 x 51 mm.

Grilajul se va executa din cherestea de diverse specii, sau din resturi de PAL rezultate de la debitare.

8.3. Determinarea bazelor de calcul pentru materialele din componenta ambalajului

Carton ondulat 5R (STAS 4258

Capace: 1,33*0,64*2=1,7 m²

Carton protectie laterala 1,95 m²

Panou protectie placa superioara 0,56 m²

Tampoane laterale =1,26 m²

Tampoane protectie fata: =1,44 m²

Total: 6,91 m²

Masa: 6,91 m² * 0,490 kg/m² = 3,39 kg

Hartie matase (STAS 3790

Placa superioara: 1,29*0,60=0,78 m²

Suprafete laterale m²

Total: 2,18 m²

Masa: 2,18 m² * 0,025 kg/m² = 0,0545 kg

Hartie rezistenta (STAS 3789-86)

Masa: 2,18 m² * 0,08 kg/m² = 0,1744 kg

Sfoara canepa (STAS 1930-86)

Masa: 6,64 m * 0,0001 kg/m = 0,000664 kg

PAL 6 mm – panou fund: 1,1*0,435=0,478 m²

Cherestea diverse specii: (STAS 3575-80)

Panou fund: 3*(0,45*0,05*0,045)=0,0030375 m³

Grilaj protectie lonjeron: 2*2*(1,21*0,05*0,025)=0,00605 m³

Grilaj protectie traversa: 2*3*(0,52*0,05*0,025)=0,0039 m³

Total: 0,012987 m³

Cuie constructie 2,0 x 40 mm (STAS 2111-81)

Panou fund: 3 traverse x 3 buc = 9 buc

Grilaj protectie: 6 imbinari x 2 buc = 12 buc

Total: 21 buc

Capse pt capace: 2 capace x 16 capse = 32 buc

Banda scotch

Fixare panouri protectie laterala: 2 * 0,58 = 1,16 m

Fixare capace: 2 * 2 * (1,19 + 0,5) = 6,76 m

Total: 7,92 m

Necesar: 7,92 m / 50 m/rola = 0,16 role de scotch

Banda polipropilena (STAS 9414-81) (16 x 0,9 mm)

2 [2 (0,48 + 0,54) + 0,2] = 4,48 m

Catarame: 2 buc

Eticheta: 1 buc

Aracet:

Lipit tampoane laterale: =1,08 m²

Lipit tampoane frontale: =1,26 m²

Total: 2,34 m²

Masa: 2,34 m² x 0,2 kg/m² = 0,468 kg

8.4. Fisa de consum pentru ambalaj

Nr crt	Denumirea materialului	U M	Baza de calcul	Coef de utilizare sau Csp unitar	Norma de consum	Pret unitar	Valoare totala
	Carton ondulat 5R	kg
	Hartie matase	kg
	Hartie rezistenta	kg
	Sfoara canepa	kg
	PAL 6 mm	m2
	Ch diverse specii	m3
	Cuie constructie	kg		/1000buc
	Capse pt capace	buc
	Banda scotch	role
	Banda polipropilena	kg		1,306/100m
	Catarame	buc
	Eticheta	buc
	Aracet DPC 50-18	kg

BIBLIOGRAFIE:

Lica, D., Nastase, V., - ‘Ambalarea mobilei. Facicola curs si aplicatii.’

Nastase, V., Bucataru, M. – ‘Proiectarea mobilei. Indrumar pentru lucrari practice.’ Universitatea Transilvania Brasov 1994

Nastase, V. – ‘Tehnologia fabricarii mobilei.’ Universitatea Transilvania Brasov 1981

Bratila, Colectivul – ‘Desen pentru produse finite din lemn.’

STAS 770-88 – ‘ Mobilier din lemn. Conditii generale de calitate.’

STAS 7837-89 – ‘ Mobila si alte produse finite din lemn. Abateri limita si ajustaje.’
