Scrierea textelor
|
Stil |
ansamblu de parametri, grupati sub acelasi nume, care determina aspectul textului într-un desen. |
Parametri:
|
Tipul fontului |
fonturile în AUTOCAD sunt continute în fisiere de tip .SHP sau .SHX |
|
|
Înaltimea scrisului | ||
|
Factorul de latime - width factor |
controleaza dimensiunea pe orizontala a caracterelor |
|
|
Unghiul de înclinare a caracterelor |
obliquing angle |
|
|
Indicato 828b16i rul de scriere inversa |
reflectat în oglinda - backwards |
|
|
Indicato 828b16i rul de scriere rasturnata |
up-side down |
|
|
Indicato 828b16i rul de orientare a scrierii |
(vertical - literele unui cuvânt sunt dispuse una sub alta) |
|
Comanda: |
STYLE |
|
STYLE |

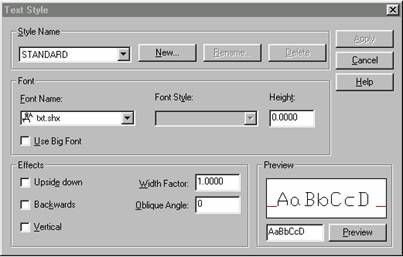

- comanda ce permite crearea unui anumit stil de scriere STANDARD - stil de text implicit definit în AUTOCAD Meniul: FORMAT Text Style Command: STYLE aparitia unei casete de dialog (fig. 1) |
|
Fontul |
caracteristica de baza a textului fisiere de fonturi: - tip shade (.shx) |
|
Font name |
permite alegerea unui anumit font pentru text Fisierele de fonturi ROMANS si SIMPLEX - se aseamana foarte mult cu caracterele utilizate în scrierea tehnica standardizata. |
Rezultatele modificarii modului de scriere sunt prezentate în fig. 2.
fig. 1
fig. 2
|
Comanda: |
TEXT |
|
TEXT |
comanda ce permite înscrierea textelor sub AUTOCAD Meniul: DRAW Text Butonul: Command: TEXT Justify/Style/<Start Point> Start point optiune implicita; textul va avea stilul curent, aliniat la stânga. Height se da o valoare ce reprezinta înaltimea caracterelor Rotation angle se da unghiul fata de orizontala sub care se va scrie textul Text se va scrie textul care va fi inscriptionat q Style permite setarea unui anumit tip de scriere (stil de scriere). Acest stil trebuie definit în prealabil cu comanda "style" q Justify modul de aliniere a textului |
Posibilitati de aliniere:
Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR
|
Align |
aliniaza textul între doua puncte indicate |
|
Fit |
forteaza alinierea textului între doua puncte indicate, permitând indicarea înaltimii textului |
|
Center |
centreaza textul fata de un punct specificat |
|
Middle |
centreaza textul atât pe vertical cât si pe orizontal fata de punctul specificat |
|
Right |
realizeaza alinierea la dreapta a textului fata de punctul specificat |
fig. 3. Modalitati de aliniere a textului
|
TL - Top Left |
ML - Middle Left |
BL - Botton Left |
|
TC - Top Center |
MC - Middle Center |
BC - Botton Center |
|
TR - Top Right |
MR - Middle Right |
BR - Botton Right |
unde:
|
Top - sus |
Left - stânga |
|
Botton - jos |
Right - dreapta |
|
Middle - mijloc |
Center - centru |
1.1. Editarea textelor
Comenzi de editare:
|
Comanda: |
DDEDIT |
|
DDEDIT |

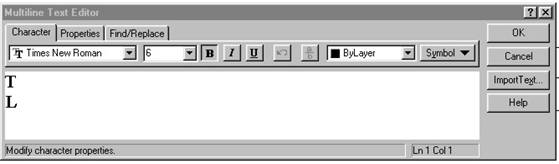

-mai rapida si mai comoda se utilizeaza când se doreste doar modificarea continutului textului Meniul: MODIFY OBJECT TEXT... Butonul: Command: DDEDIT <Select an annotation object>/Undo: q Select an annotation object cere selectarea textului de modificat - se afiseaza caseta de dialog din fig. 4.1 q Undo permite anularea efectului comenzii si revenirea la textul initial |
fig. 4.1
Daca textul a fost creat cu comanda TEXT, rezultatul comenzii DDEDIT este aratat in fig. 4.2.
fig. 4.2.
|
Comanda: |
DDMODIFY |
|
DDMODIFY |

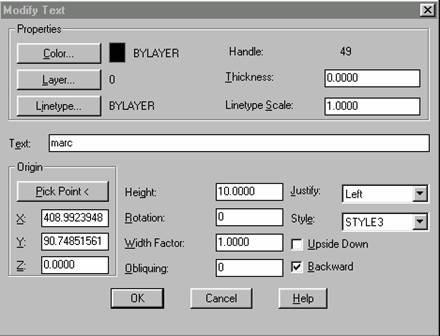

permite modificarea parametrilor rezultatul comenzii DDMODIFY este caseta dialog din fig. 4.3. |
fig. 4.3
|
