Caracteristicile produsului



Proiectare elementelor componente ale instalatiei este fructul experientei acumulate si a multor instalatii similare puse in functiune; criteriul fundamental al fiecarei instalatii este acela de a determina o linie de flux pentru aspirarea poluantilor; tinand cont de aceste premise instalatia prezinta urmatoarele caracteristici:


LINIA 1

Volum max. [m3/h]


Viteza [m/s]


Viteza de aspirare [m/s]




Instalatia de aspirare

Se compune din tuburi (tuburi, deviatii, etc..). Articulatiile particulare sunt realizate prin intermediul sistemului brevetat "double corner seam" Aceasta garanteaza maxima tinuta a instalatiei depresiunii interne cu o eficienta de lucru mare.


Sectiunea tuburilor vor fi dimensionate dupa criteriul diametrilor descrescatoare: garanteaza maxima eficienta atunci cand nu se produc variatii de viteza ale aerului.

Viteza aerului garanteaza transportul substantelor cu o maxima silentiozitate.

Furnitura este formata de un colector principal din lamiera (tabla zincata) de grosime adecvata si dimensiuni variabile, tuburi flexibile si racorduri. Canalizarea este formata din curbe , obloane de excludere sau de reglare.



Material de constructie

Lamiera zincata Z 200 (UNI EN 10142:2002)

Grosime -in functie de diametru

7-8-10/10 mm

Diametrul [mm]


Tuburi flexibile

Aer Autostingere in PVC


Valva antifoc

Are functia de izolare a tuburilor de comunicare, evitand eventualele propagari de foc si fum.

Materialul utilizat pentru perete este compus din produse anorganice,silicate, fibre si aditivi cu iesire din azbest.

Oblonul este cu un ax orizontal lung , in interiorul tubului si mentinut in pozitie orizontala , legat la partea superioara a aceluiasi tub.. Pentru a ajunge la temperatura respectiva de 74°C, fusibilul permite separarea si rotatia oblonului in jurul balamalei. Si astfel se obtine inchiderea comunicarii.


Oblon mod. VF

Diametrul [mm] 600

Certificat: REI 60


Oblon mod. VF800

Diametrul [mm] 800

Certificat:    REI 60


Stingator de scanteie

Un sistem pentru prevenirea incendiilor in industria lemnului, dotat cu un sistem de stingere aflat in interiorul conductei instalatiei de aspirare al serviciului masinii de lucru.

Se compune din urmatoarele elemente:

-stingator pentru inserarea in tubulatura, in modul de a vedea printr-o fereastra in interiorul tubatiunii

-Suport pntru montajul rstingatorului

-Alimentator si buton test

-Alarma

-Electrovalva pentru apa

-Pulverizator apa

Stingatorul contine un element sensibil la razele infrarosu (IR) emise de corpi incandescenti, in presenta unei scantei ramane aprins pentru 3 secunde; daca scanteia persista ramane aprins pe intreg pasajul inca 3 secunde;

Stingatorul comanda o electrovalva legata la pulverizatorul de apa, in felul acesta scanteia este neutralizata de jetul de apa. Un special bulbo montat in apropierea elementului sensibil , controleaza distanta de la stingator.

Ridicator mod. RIL

Alimentare 24 V. c.c. +/- 15 10/40 mA filtrata

Unghi 90°

Spectru -infrarosu [mm] 1 - 3

Sensibilitate tipica scanteie de 1 mm la 0,5 m.

Temperatura de lucru [°C] -20 + 60

Dimensiuni [ mm x mm x mm] 200 x 95 x h 80

Alimentator intrare 220 V c.a., 50-60 Hz



(variator tensiune incorporat pentru 110 V ca)

Alimentator iesire 24 V c.c. 5 W

Alarma 220 V . c.a. 30 VA


Electrovalva pentru apa:

Portanta [l/sec] 1,3 a 1 bar / 2,5 a 4 bar

Atac 3/4" gas

Bobina 220 V c.a. - 8 W, 50-60 Hz 16/10 VA


Stingator termovelocimetric

Este montat in interiorul capului silozului. Acest stingator are o temperatura max de (ca. 58° C) Este legat la o alarma sonora (putere 80 dB).

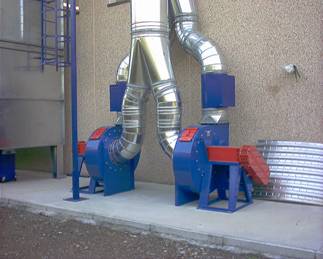

4. Electroaspirator de transmisie

Produsul este realizat pentru caracteristicile specifice instalatiei, formata dintr-o carcasa robusta, spirala intarita pe care vine asezat un suport al arborelui de transmisie, in versiune monobloc,cu cutite sfere si cu dimensiuni mari pentru o viteza superioara de exercitiu; paletele sunt de tipul cu autocuratire, cu palete speciale, echilibrate static si dinamic pt minima vibratie, este complet cu motor electric de putere adecvata si sistem de transmisie pe curea.

Ventilatorul are o curba de functionare de inalta stabilitate cu un important randament in punctul de lucru.

Caracteristici tehnice

Aspirator mod.

R800/T-3000

Portanta [m3/h]


Prevalenta [Pa]


Numar de rotatii [rpm]


Zgomot [dB(A)]


Putere instalata [kW]


Voltaj [V]

380/660 Hz 50

Motor marca Siemens sau ABB, preotectie IP55 clasa S1



5. Siloz poligonal fixat pe pamant

Silozul de forma poligonala, cu paneluri din otel unite prin bulloni si sigilate;dotat cu gura antiexplozie, hublou de control al nivelului, usa de inspectie a filtrelor, descarcare de urgenta si deschidere laterala, inel antiincendiu, scari, parapeti cu norme de siguranta si proiectat pentru stocarea materialelor cu o greutate max. egala cu 250 kg/m3. Ca parte integranta a furniturii sunt si calculele si planurile de fundatie.


Caracteristici tehnice

Siloz mod. CBH12/40

Constructie fixata pe pamant

Diametrul mediu [mm] 3640

Inaltimea totala de la pamant [m] 14690 mm

Inaltimea de descarcare [m] 4,99

Volum [m3] 40

Greutatea vid [kg] 4940

Nr. mini. Guri antiexplozie 4

Rezistenta la presiune [N/mm2] 0,069

Tratament superficial panelatura zincata la cald

accesori RAL 5002 (BLU)

Antiincendiu si inel 2 1/2 " filetat extern

Portanta [l/min] 600

Presiune minima [bar] 3

Extractor mod. EB12

Sistem de descarcare automat integrat in siloz format din ax cu cu lame elastice actionate de un reductor central. Dedesupt este snecul pentru extragerea laterala a materialelor comandata de un motoreductor. Oblonul inchide gura de descarcare.

Capacitatea de descaracre [m3/h] 0/45

Putere max instalata [kW] 4,8/5,5

Baterie filtranta 204 mp

Numar saci filtranti 112 buc x h 2850 mm x diam 200 mm

Sistem scuturare saci automat cu vibrator 0.22 kw
